零部件默认出厂参数：
信道数量： 64 个信道 串口速率：9600BPS
空中速率：9600BPS 串口校验：无效验
功能特点
☆ 发射功率 5W，高接收灵敏度-120dbm。
☆ 接收电流<100mA，5W: 发射电流<2A。
☆ 调制方式：GMSK，载频频率 230MHz。
☆ 基于 GMSK 的调制方式，采用高效通信协议，在信道误码率为 10 -2 时，可得到实际误码率 10 -5 ～10 -6 。
☆ 采用数字频率合成技术，双锁相环及双 VCO，发射启动时间小于 8ms，大大优于国标规定的100ms 要求；数据延时最短达 25ms。
☆ 在视距情况下，天线高度>8 米，可靠传输距离 10Km 以上。
☆ 提供透明的数据接口，能适应任何标准或非标准的用户协议。自动过滤掉空中产生的噪音信号及假数据（所发即所收）。

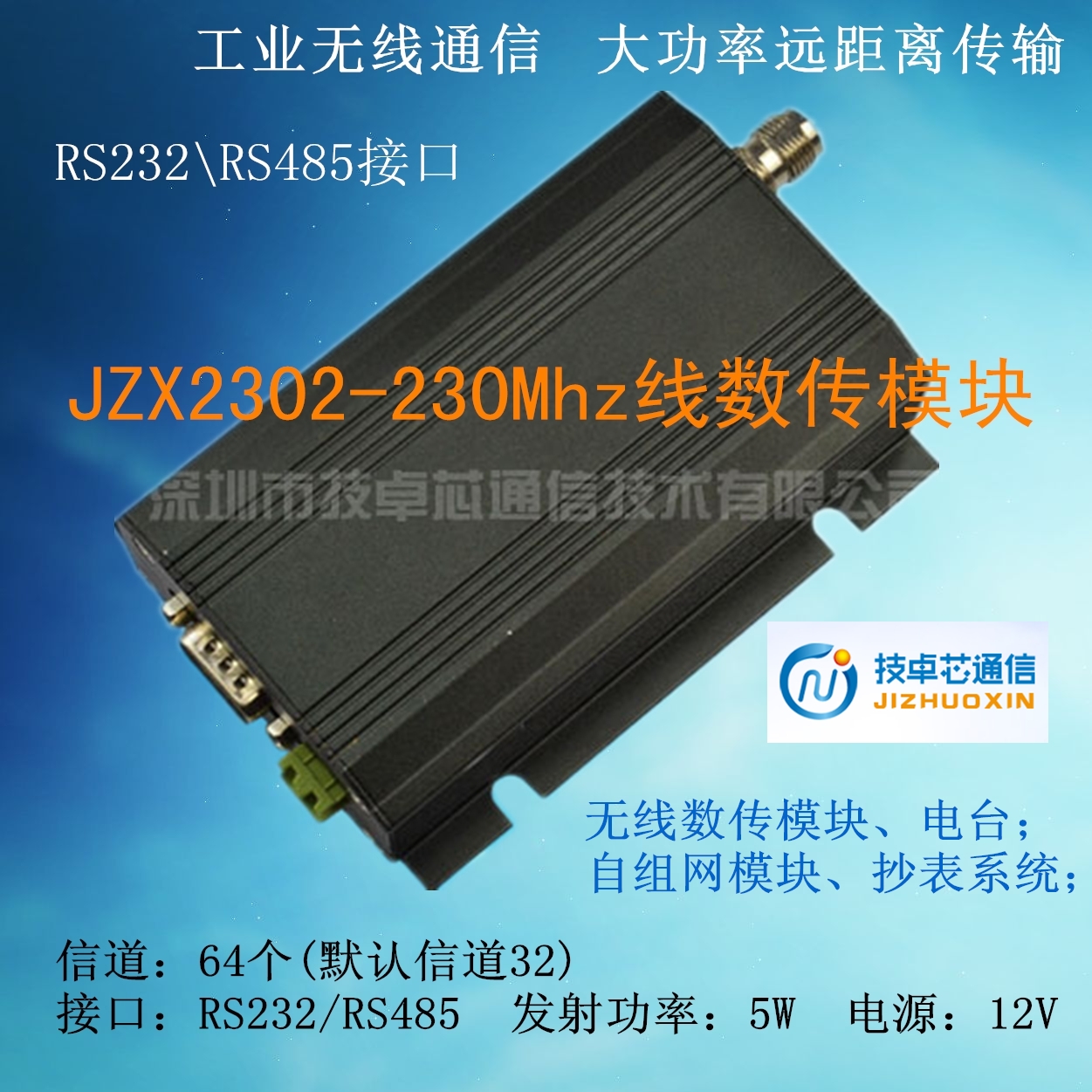

☆ JZX2302 型电台标准配置提供 64 个信道，满足用户多种通信组合方式的需求。JZX2302 电台可提供空中 9600bps、19200bps 二种通信波特率，串口可提供 4800bps、9600bps、19200bps、38400bps、57600bps、115200bps 六种接口波特率，并且无线传输速率与接口波特率成正比，以满足客户设备对多种波特率的需要。
☆ 在串口与空中相同速率下最大一次传输数据量可达 50K 字节。
☆ 即使是半双工通信，用户也无需编制多余的程序，只要从接口收/发数据即可，其它如空中收/发转换，网络连接，控制等操作，电台能够自动完成。
☆ 采用高性能单片处理器，外围电路少，可靠性高，故障率低。
☆ 看门狗监控内部功能，改变了传统产品的组织结构，提高了产品的可靠性。
主要技术指标
1、综合指标
频率范围：230MHZ
信道间隔：25KHz
频率稳定度：+2.5PPM
调制方式：GMSK
空中传输速率： 9600/19200bps
信道数：64 个
天线阻抗：50Ω
环境温度：-35～70°C
湿度：10-90%相对湿度，无冷凝
重量：500g（含天线接口）
体积：131mm×80mm×55mm
2、接收机指标
接收灵敏度： -120dBm
邻道选择性： ≥65dB
调制信号频偏： ≤±5.0KHz
杂波及镜像抗扰性: ≥70dB
互调抑制比：≥65dB
3、发射机指标
射频输出功率：5W
邻道抑制比： ≥65dB
收发转换时间：<10ms
4、RS-232 接口
速率：4800/9600/19200/38400/57600/115200bps
数据流：1 位起始位、8 位数据位、校验位可选、1 位停止位
5、电源
直流供电，电压：9～15V，典型值 12V
6、功耗
接收守候电流：≤100mA
发射时整机工作电流： ≤2A
