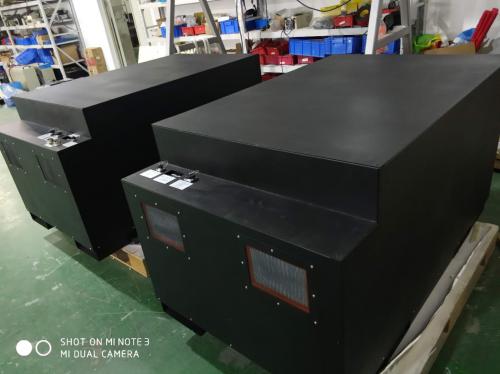

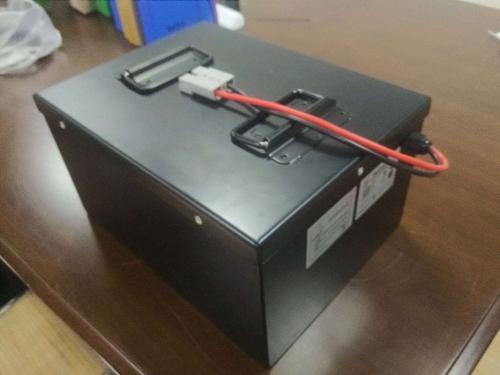

零部件1. 产品概述（24V120AH为例）

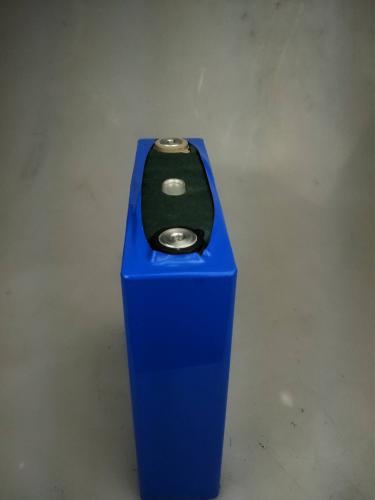

本产品由汽车级方形动力电芯配合高精度BMS，组装而成。整机采用CAN总线通信，可配合客户二次开发成智能化储能系统。电池采用了科学的内部结构设计，先进的电池生产工艺，具有高比能量、长寿命、高安全性、宽使用温度范围等特性，不含铅、镉、汞等重金属，是储能设备的绿色动力电源产品。
2. 电池组基本规格参数
|
项目 |
标准 |
备注 |
|
标称电压（V） |
24 |
可选择24V、48V等 |
|
容量（KWh） |
2880 |
|
|
标称容量（Ah) |
120 |
可组成多种（60AH、120AH、200AH等）容量 |
|
充电截止电压（V） |
28.8 |
|
|
标准充电电流（A） |
25 |
可调整 |
|
最大充电电流（A） |
60 |
推荐值 |
|
充电截止电流（A） |
0.1 |
可调整 |
|
放电截止电压（V） |
20 |
|
|
标准放电电流（A） |
25 |
可调整 |
|
最大持续放电电流（A） |
60 |
推荐值 |
|
最大瞬间放电电流（A） |
120 |
5S |
|
内阻（mΩ） |
≤300 |
放电口正、负极端之间 |
|
尺寸（mm） |
398*260*304 |
共1个箱（可定做） |
|
重量（kg） |
29.6 |
单个组合箱体重量，共1个箱 |
|
工作温度范围 （℃） |
0～55 |
|
|
存储温度范围 （℃） |
-40～55 |
|
|
储存环境湿度（RH） |
5%～95% |
|
|
工作环境湿度（RH） |
≤85% |
|
|
正负极引线 |
10平方纯铜线 |
|
|
外壳材质 |
Q235冷轧钢板外壳封装 |
|
3. 电池组(含BMS)及高压配电系统技术要求
表一 整机对电池系统的要求
|
序号 |
项目 |
参数 |
|
|
1. |
基本信息 |
标称电压 |
24V |
|
2. |
正常工作电压范围 |
22V-29V |
|
|
3. |
工作温度范围 |
-14℃~54℃ |
|
|
4. |
工作湿度范围 |
5%～95% |
|
|
5. |
工作海拔范围 |
-400 米～4850 米 |
|
|
6. |
整机低压 |
24V |
|
|
7. |
尺寸（深*宽*高） |
398*274*304（柜体）*1个 |
|
|
8. |
电池包装配尺寸图 |
需方提供（包络图） |
|
|
9. |
防护等级 |
IP50 |
|
|
10. |
电芯信息 |
直流内阻（正常工作电压范围内，25℃，SOC 50%） |
<1MQ |
|
11. |
时间寿命 |
＞3年 |
|
|
12. |
循环寿命（在1C/1C,25℃温度，80%DoD情况下的循环寿命） |
＞10000次 |
|
|
13. |
寿命终点容量 |
＞80% |
|
|
14. |
寿命内自放电率（50%荷电状态，25℃） |
＜5%每月 |
|
|
15. |
单体电池容量 |
120AH |
|
|
16. |
串并联形式 |
15P8S |
|
|
17. |
功率 |
电池系统额定功率 |
640W |
|
18. |
寿命内最大脉冲放电功率（正常工作电压范围内，持续10s， 25℃） |
3072W |
|
|
19. |
寿命内最大脉冲充电功率（正常工作电压范围内，持续10s，25℃） |
1536KW |
|

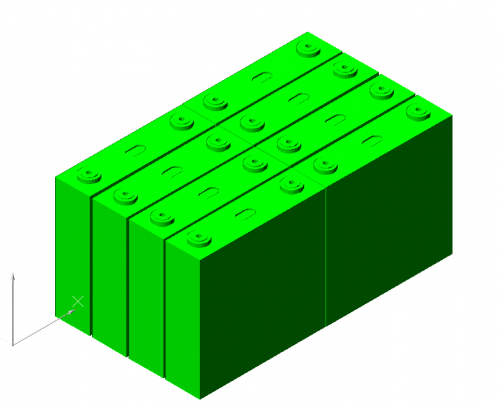

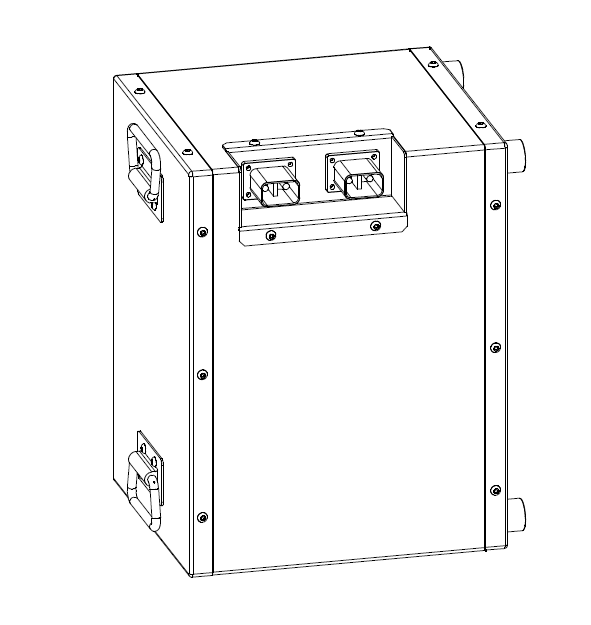

电池组排列图
4. 测试条件、方法及性能
4.1 测试条件
除特别指定，所有测试均在温度为25℃、湿度25%～85%、大气压力86kPa～106kPa环境中进行。
4.2 测量仪器
4.2.1测量电压用的直流电压表精度不低于0.5级，电压表内阻不低于1kΩ/V;
4.2.2测量电流用的直流电表精度不低于0.5级；
4.2.3测量温度用的温度计应具有适当的量程，其分度值不应大于1℃；
4.2.4测量时间用的计时器应按时、分、秒分度，至少应具有±1%的准确度。
4.3标准充电
用直流稳压电源（开关电源）以电压为28.8V，电流0.25C（A）恒流充电至电流降至5A。
4.4标准放电
按（3.3）方法充电后，用电子负载以0.25C（A）电流恒流放电至保护板保护截止。
4.5电池容量
按（3.4）方法放电，记录放电时间（h），容量(Ah)=电流(A) * 放电时间(h)。
4.6电性能
|
测试项目 |
测 试 方 法 |
技术要求 |
|
常温性能 |
电池组按3.3规定标准充电后，常温20℃±5℃下搁置2h，然后在温度下按3.4规定放电 |
1.放电时间>240min； 2.不起火、不爆炸 |
|
高温性能 |
电池组按3.3规定标准充电后，高温55℃±2℃下搁置2h，然后在该温度下按3.4规定放电 |
1.放电时间>240min； 2.不起火、不爆炸 |
|
低温性能 |
电池组按3.3规定标准充电后，低温-20℃±2℃下搁置2h，然后在该温度下按3.4规定放电 |
1.放电时间>150min； 2.不起火、不爆炸 |
|
荷电保持 |
电池组按3.3规定标准充电后，常温20℃±5℃搁置30d，然后在该温度下按3.4规定放电 |
荷电保持率≥95% |
|
倍率放电性能 |
电池组按3.3规定标准充电后，常温搁置10min,以1C电流放电，截止电压9.5V，记录放电容量 |
放电容量≥95% |
|
循环寿命 |
电池在20℃±5℃条件下，电池组按3.3规定标准充电,搁置5min,然后按3.4规定放电至终止条件，依此循环。每25次循环按标准充放电检测一次电池容量，当容量小于80%的额定容量时终止测试 |
≥4000次 |
4.7 环境性能
|
测试项目 |
测试条件 |
测试标准 |
|
恒温恒热实验 |
按3.3规定充电完成后的电池组，在环境温度40℃±2℃，相对湿度90～95%的条件下开路搁置48小时后，恢复到温度20℃±5℃、相对湿度25%~85%的条件后，以3.4标准放电。 |
电池组无明显变形、锈蚀、冒烟或爆炸；放电容量大于额定容量的80％。 |
|
温度冲击 |
电池组按3.3规定充电完成后，开路置于温箱中 |
锂电池组无变形、开裂、漏液现象发生；开路电压、荷电容量均符合产品规范要求，并仍可进行正常充放电。 |
4.8 安全性能
|
测试项目 |
测试条件 |
测试标准 |
|
挤压试验 |
电池组按3.3规定充电完成后，放在挤压设备的两个挤压表面之间，逐渐增加压力,2KN，保持时间1min。 |
电池组不爆炸、不起火 |
|
针刺试验 |
按3.3规定将电池组充满电，将热电偶放置在电池组中，用Ф5的不锈钢针以20-40mm/s的速度穿透一组电池的中心位置。 |
电池组不爆炸、不起火 |
|
短路试验 |
电池组按3.3充电后，在20℃±5℃条件下搁置1h。将电池经外部短路10min，外部线路电阻<10mΩ。 |
电池组不漏液、不爆炸、不起火 |
|
跌落试验 |
电池组按3.3充电后，在20℃±5℃条件下搁置1h后，在20℃±5℃条件下，自1.5米高处跌落至木板上。 |
电池组不漏液、不爆炸、不起火 |
|
过充试验 |
移除保护板，20℃±5℃环境温度下，用10A/30V的恒流恒压源对锂电池组持续充电，直到有单颗电池电压高于5V。 |
电池组不漏液、不爆炸、不起火 |
|
过放试验 |
移除保护板，在20℃±5℃条件下，蓄电池以0.5C(A)电流放电至电压达到0V。 |
电池组不漏液、不爆炸、不起火 |
5. 贮存、维护与运输
5.1贮存
电池组需长期贮存时，请将电池组充电至50%左右的电量（放完电后，用30A恒流充电2小时即可），放置于干燥、通风处，每三个月循环一次。电池组应贮存在清洁、干燥、通风处，应避免与腐蚀性物质接触，远离火源及热源。
5.2运输
电池组应包装后进行运输，在运输过程中应防止剧烈振动、冲击或挤压，防止日晒雨淋。可使用汽车、火车、轮船、飞机等交通工具进行运输。
5.3 维护
5.3.1 电池组贮存时，应以40%～60%的荷电态贮存；
5.3.2 电池组长期不使用时，建议每三个月左右进行补充电一次，以30A电流充电2小时左右即可；
5.3.3 在维护过程中，请勿自行重新装卸电池组中的电池，否则将会引起电池性能的下降；
5.3.4 不得擅自拆换电池组中的任何电池，严禁解剖电池。
6. 电池使用注意事项
6.1 请勿将正负极反接，防止造成短路；
6.2 请勿将电池组投入水中或将其浸湿；
6.3 严禁在火源或极热条件下给电池组充电！勿在热源（如火或加热器）附近使用或贮存电池组；
6.4 严禁用钉子或其它尖锐物体刺穿电池组壳体，禁止锤击或脚踏电池组；
6.5 严禁以任何方式分解电池组和电池；
6.6 如果电池组发出异味、发热、变形、变色或出现其它任何异常现象时，应立即从用电器或充电器上 取下，并且停止使用，并与本公司取得联系；
6.7 如果电池漏液后电解液不慎溅入眼睛，请勿擦拭，应立即用水冲洗，严重时应及时寻求医疗救助；
6.8 环境温度会影响放电容量，环境温度超出标准环境时（25℃±5℃），放电容量会略有降低；
6.9 电池组在充电过程中，如果出现异味、异常声响，请立即停止充电，并与本公司取得联系；
6.10 电池组在放电过程中，如果出现异味、异常声响，请立即停止放电，并与本公司取得联系；
6.11 如果出现上述现象，请与厂家联系，请勿私自拆卸。
7. 产品责任
7.1 对违反本规格书规定操作而导致的意外，本公司恕不承担任何责任；
7.2 本规格书内容因提高产品质量或升级相关技术参数而变更的，本公司恕不另行通知。如需了解最新产品信息，请与本公司联系索取。
