一、产品简介
箱式工业遥控器系列，是科亚自主研发，采用无线遥控方式，配以增强型实时监控系统，可在远程监控下实施无线遥控，大屏显示图像清晰，配以红外摄像可在黑暗环境清晰显示，双摄像信息传输，提供更多便利观察。主要应用于消防机器人、智能移动平台等多种设备，配以无线接收模块和电机驱动模块，可独立实现多方位需求。
二、遥控器性能指标
遥控距离：500m。
使用进口无线电零件，穿障力更强。
双模跳频工作，抗电磁干扰能力强
控制和视频信息地址匹配，解决多机作战干扰问题。
实时显示车辆电池电量和遥控器电池电量，对电池电量做出有效预警。
摇杆式操作，人机融合，操作简单，定位精准。
封闭式外箱，军工级材料，防摔抗震，IP65高强防护等级。
急停控制，提高安全性防护。
三、遥控器型号说明

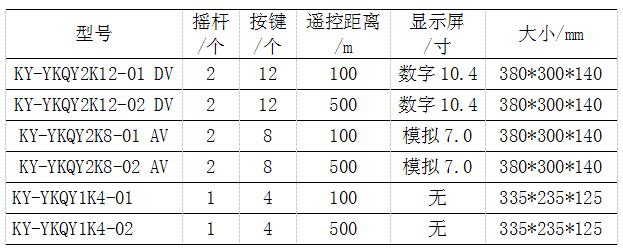

表1 遥控器型号说明表
![]()

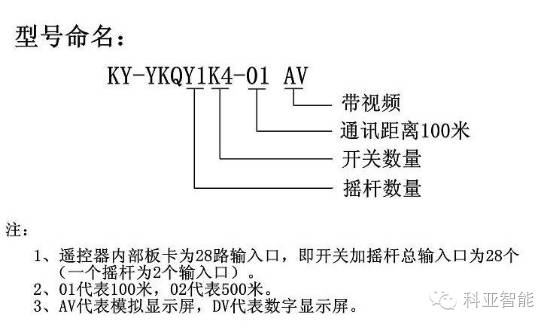

图1 型号命名图
![]()
说明：
1、模拟显示屏—显示无延时，干扰时会有雪花，屏幕会出现抖动。
2、数字显示屏—图像清晰，显示会有延时。
（干扰越大延时时间越长，一般为2秒左右）
四、参数说明

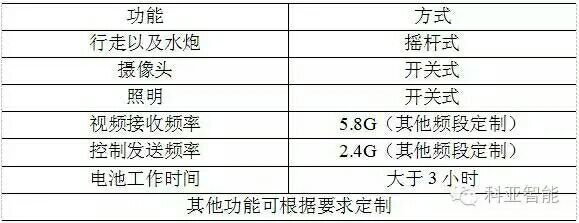

表2 遥控器参数表
![]()
五、遥控器尺寸大小说明
①L*W*H=380*300*140mm。
图2 尺寸大小图a
②L*W*H=335*235*125mm。

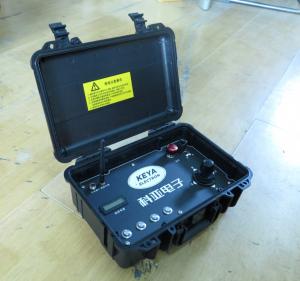

图3 尺寸大小图b
六、遥控器面板介绍
①型号：KY-YKQY2K12-01 DV、KY-YKQY2K12-02 DV
![]()

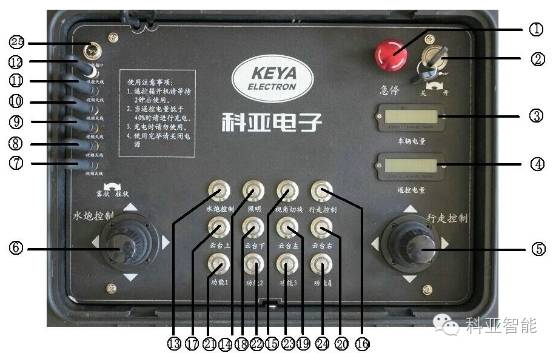

图4 KY-YKQY2K12-0X DV面板a

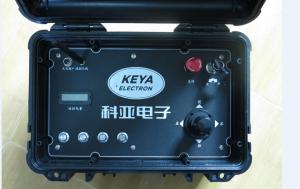

图5 KY-YKQY2K12-0X DV面板b
1 遥控器电源总开关：将此开关用钥匙旋转，即接通遥控器总电源进入工作状态。
2 急停开关：将此开关按下，即可紧急停车。
3 车辆电量显示：显示车辆电池剩余电量。
4 遥控电量显示：显示遥控器电池剩余电量。
5 行走方向控制摇杆：控制车辆360°全方位运行。
6 水炮方向控制摇杆：控制水炮喷射方向，实现水炮的俯仰、左右摆动等操作。
7--12 遥控视频天线：发射接收从摄像头的传输信号。
13 水炮控制按钮：将此按钮按下，即可通过水炮方向控制摇杆实现水炮控制。
14 照明控制按钮：将此按钮按下，车辆前方照明灯打开，可在黑暗环境操作。
15 视角切换按钮：此按钮主要切换设备两摄像头的视频情况。
16 行走控制按钮：将此按钮按下，即可通过行走方向控制摇杆实现行走 控制。
17 云台上按钮：控制摄像头向上移动，方便查看上方环境。
18 云台下按钮：控制摄像头向下移动，方便查看下方环境。
19 云台左按钮：控制摄像头向左移动，方便查看左边环境。
20 云台右按钮：控制摄像头向右移动，方便查看右边环境。
21--22 功能按钮：预留功能，可根据客户需求实现定做。
23 功能按钮：远焦按钮，实现远焦对焦。
24 功能按钮：近焦按钮，实现近焦对焦。
25 充电插口：遥控器电池充电口。‘
26 视频显示屏：用于显示摄像头通过无线天线传输的视频资料。
27 外壳：军工级外壳保护。
