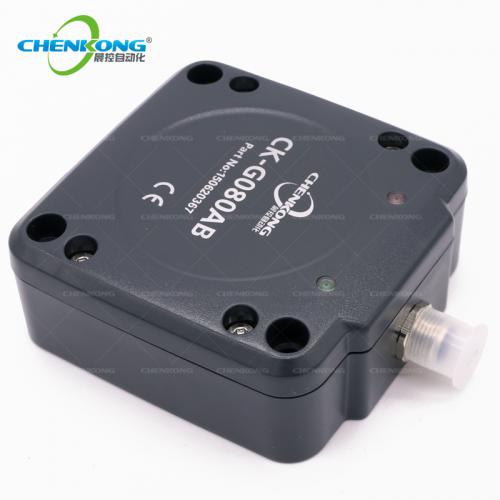

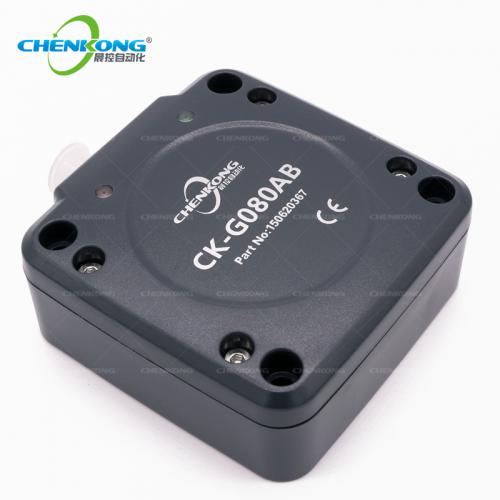

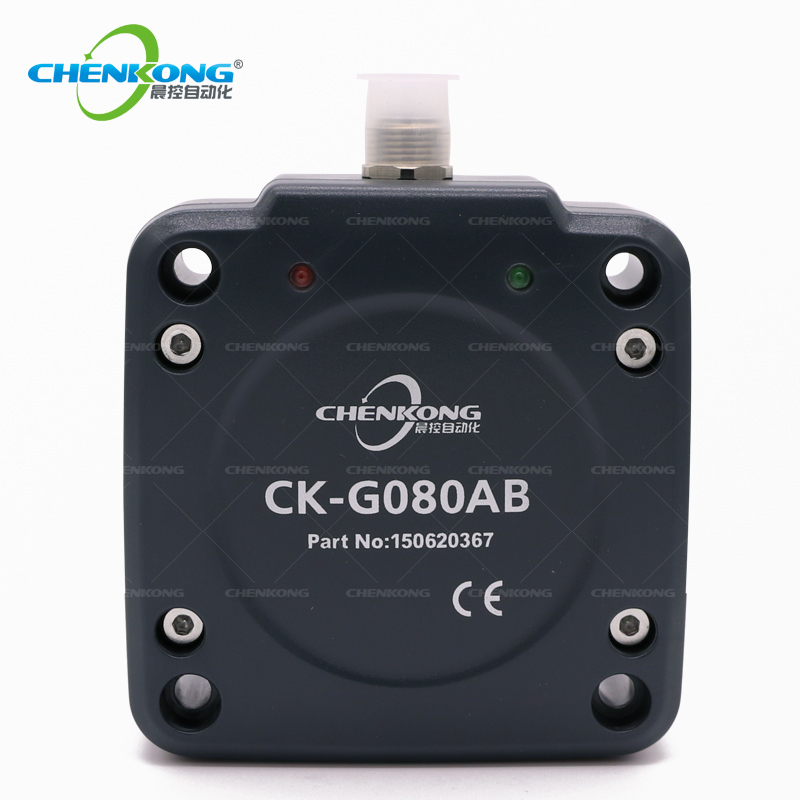

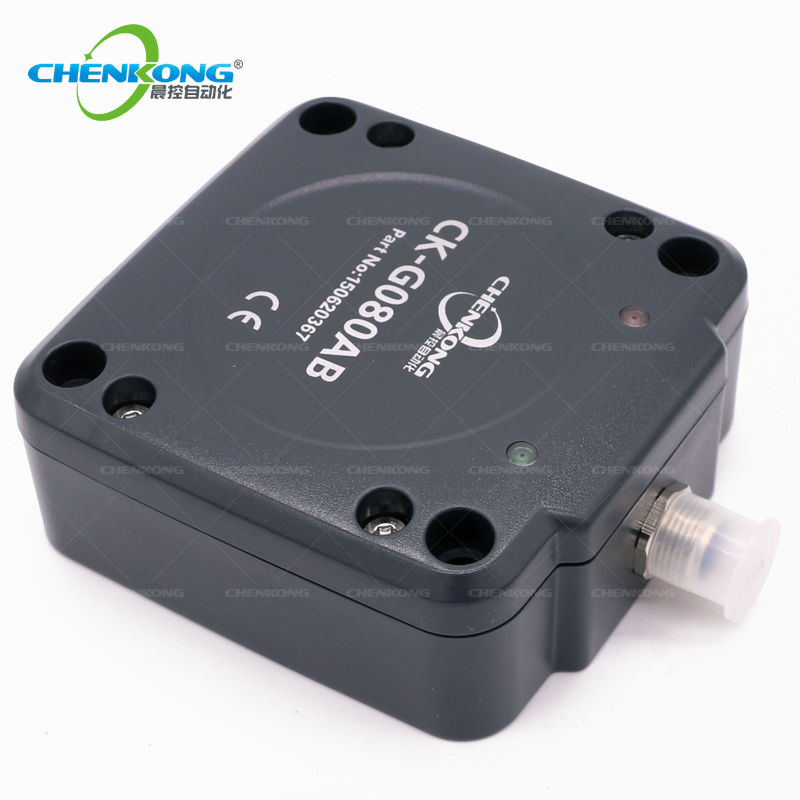

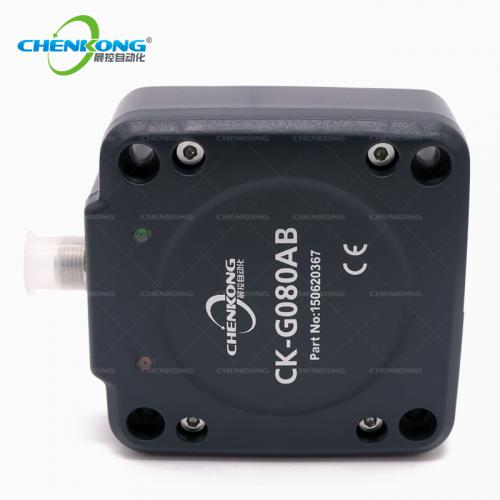

零部件LF低频RFDI读卡器，125KHZ，读卡距离0-20CM，工业级设计，高稳定可靠性，性用于自动化物流，AGV站点定位。
1.简介
CK-G080AB是一款基于射频识别技术的低频RFID标签传感器，传感器工作频率为125KHZ，同时支持对EMID，FDX-B两种格式标签的读取。传感器内部集成了射频部分通信协议，用户只需通过RS232RS485通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
传感器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。
传感器可广泛应用于物流，仓储管理，过程控制，AGV站点控制等领域。
2.产品特性
◆工作电压：10-30V；
◆功耗：2W；
◆电路保护：带极性接反保护；
◆工作频率：125KHZ；
◆读卡距离：15cm(跟标签类型与应用环境有关)；
◆支持标签类型：FDX-B、EMID；
◆通信接口：RS232RS485；
◆工作湿度：10－90% RH；
◆工作温度：-25℃－+85℃；
◆防护等级：IP-65；
◆外壳材质：ABS工程塑料。
3.接线说明
读卡器接线说明如图 3-1
图 3 -1 CK-G080AB端口定义
使用CK-M128P15S通信电缆时，引脚定义与线芯颜色对应关系如下：
4.信号指示
红色LED：电源指示灯
绿色LED：标签检测指示灯
传感器工作过程：
传感器接上电源后，红色LED长亮，传感器进入自动调谐状态并根据工作环境对自身参数进行调谐.。
传感器检测到RFID标签存在时，解码成功后绿色LED点亮，同时通过RS232接口把数据传输到接收器。
5.通信与协议说明
5.1通信接口通信接口：RS232RS485
数据格式：1个起始位、8个数据位、无奇偶校验位、1个停止位。
波特率：9600
输出编码格式：ASCII码
5.2通信过程传感器支持两种通信模式：AutoSend模式和ReSend模式。
AutoRead模式：
当电子标签进入传感器感应区域时，传感器对标签进行解码后自动发送标签编码数据。如果标签一直停留在感应区域，读卡器连续发送两次编码数据后将不再发送数据，直到该标签离开感应区后再次进入感应区，或者传感器检测到一个新的标签。
ReSend模式：
控制主机可通过发送ReSend命令，请求传感器再次发送上一次发送的标签数据。当控制主机接收数据出错时可通过此命令再次获取标签数据。
ReRead模式：
控制主机可通过发送ReRead命令，请求传感器重新扫描感应区，读取感应区内的标签数据
5.3数据格式5.3.1 AutoRead数据格式传感器同时支持EMID和FDX-B两种格式电子标签，信号输出数据格式如下：
【起始码】+【标签类型码】+【十进制卡号】+【RCC校验】+【结束码】
【起始码】：1个字节，字符’$’
【标签类型码】：1个字节，’E’为EMID，’F’为FDX-B
【十进制卡号】：15字节，前3字节为国家代码，后12字节为卡号（高位在前）
【RCC校验】：2个字节前，高位在前，低位在后，为前16字节的异或值(不包括起始符’ $’)
【结束码】：1一个字节，字符’#’
备注：EMID为10位数据编码格式，FDX-B为15位数据编码格式。例如：
1、 传感器输出” $E07300123456789070#”， ’E’是标签类型码，其中” 073”是国家代码，” 00”为补零数据，” 1234567890”为EMID格式编码数据，”70”是异或值
2、 传感器输出“$F91800001234678972#”，’F’是标签类型码，” 918000012346789”为标签编码数据，” 72”是异或值；
5.3.2 ReSend命令格式数据格式如下：
【起始码】+【命令码】+【结束码】
【起始码】：1个字节，字符’$’
【命令码】：1个字节，字符’S’
【结束码】：1一个字节，字符’#’
完整ReSend命令码：”$S#”
5.3.3 ReRead命令格式数据格式如下：
【起始码】+【命令码】+【结束码】
【起始码】：1个字节，字符’$’
【命令码】：1个字节，字符’R’
【结束码】：1一个字节，字符’#’
完整ReSend命令码：”$R#”
传感器接收到ReRead后，重新扫描感应区，读取到标签后按照AutoRead模式的数据格式将标签数据发送出来。如果感应区内无RFID标签，传感器不返回数据。向传感器发送 ReRead命令后200ms内无数据返回，可判断感应区域内无RFID标签。
6.感应区域
6- 1 CK-GT02感应范围
6-2 CK-GT10感应范围
6 -3 CK-GT12感应范围
图 6 CK-G080AB结构示意图
|
型号 |
功能 |
|
CK-GT02 |
钱币型地感标签，安装在AGV行驶路径上用于站点识别 |
|
CK-GT03 |
钉型地感标签，安装在AGV行驶路径上用于站点识别 |
|
CK-A05 |
USB标签编码器，用于对RFID地感标签编码 |
|
HPC-3000 |
手持式标签编码器，用于对RFID地感标签编码 |
9.安装实例
