AGV小车CE解决方案大揭秘

2019-08-06 20:35 性质:转载 作者: 市场部 来源: 德国西克SICK
免责声明:AGV网(www.chinaagv.com)尊重合法版权,反对侵权盗版。(凡是我网所转载之文章,文中所有文字内容和图片视频之知识产权均系原作者和机构所有。文章内容观点,与本网无关。如有需要删除,敬请来电商榷!)
在移动机器人产业高速发展的今天,AGV的标准对规范产越发重要。那么,AGV的相关标准有哪些呢?我们的系统需要如何配置才能符合CE的认证标准呢?今天小编就来为大家进行...

  在移动机器人产业高速发展的今天,AGV的标准对规范产越发重要。那么,AGV的相关标准有哪些呢?我们的系统需要如何配置才能符合CE的认证标准呢?今天小编就来为大家进行一次大揭秘!

AGV 的相关标准、规范和条例

  ✔ EN 1525– 自动导航车(C 标准)(将由ISO 3691-替代)

  ✔ 替换为:ISO 3691-4(编写中)

机械指令 2006/42/EC

  · EN/ISO 13849-1机械安全.控制系统的安全相关部件

  · VDI 2510 – 自动导航车系统(FTS)

  · VDI FA309 - 自动导航车系统安全指导

  · GB/T 30029 – 2013 国标自动导引车设计通则

  · GB/T 27544 – 2011 国标工业车辆电气设计要求

  SICK作为市场上唯一能够为智能小车系统提供综合解决方案的厂商,可提供完整的安全解决系统,能够防止人员意外、避免碰撞,保护货品和设备,并让不必要系统停机成为历史过去式,让您的流程更安全高效。

  SICK标准化解决方案-AGV常见车型分析

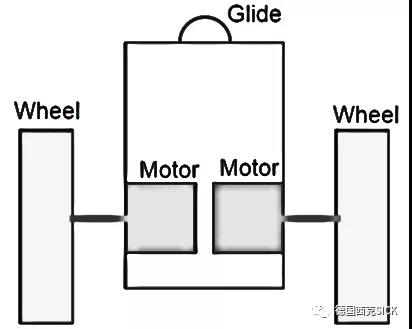

双轮差速AGV

  双轮差速型AGV小车通过两侧行走驱动轮差速转向因此不必设置舵轮。该小车机构简单、工作可靠、成本低。在自动运行状态下小车能做前进、后退行驶并能垂直转弯机动性好。和带舵轮的四轮行走机构小车相比,该车由于省去了舵轮,不仅可以省去两台驾驶马达还能节省空间,小车可以做的更小些,因此常见于潜伏式AGV/AGC

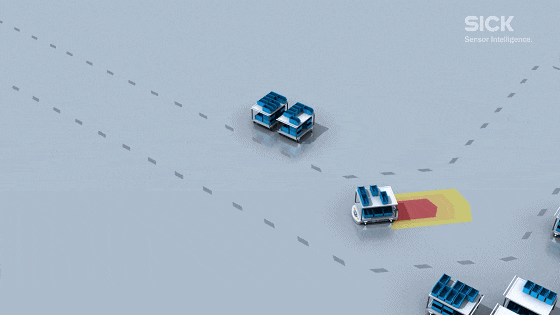

  安全激光扫描仪-S300为小车提供防撞及人员检测功能,通过自动调整安全保护距离使AGV小车仅在必要时减速、停止。当人员离开后,小车又可以自动恢复运行并按行进路线继续行驶,结合MOC 0一起实现“自适应巡航(ACC)功能”, 从而极大地提升运输效率。

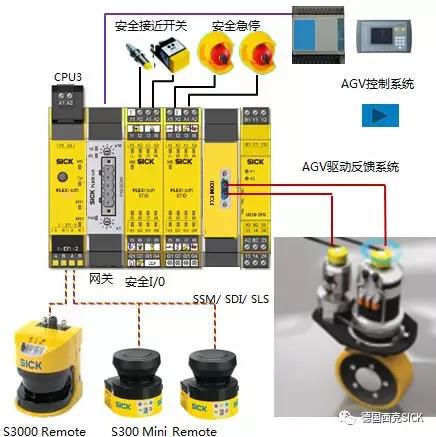

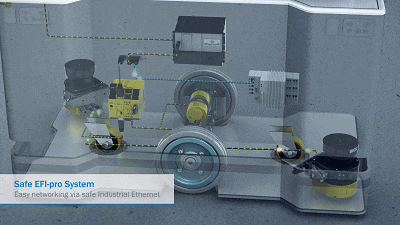

  安全控制器-Flexi Soft将不同传感器(如S300安全激光扫描仪和急停等)集成到一个系统解决方案中,并可无缝集成至AGV控制系统。

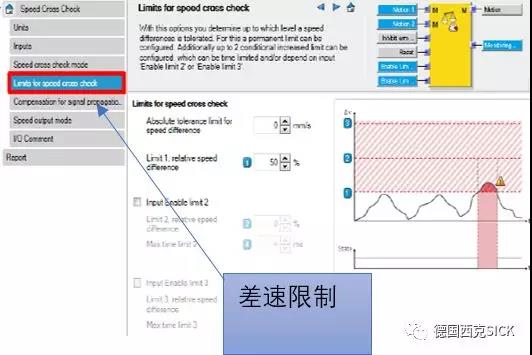

  安全驱动监控MOC 0-用于监控小车安全速度功能,通过在小车的两个差速轮上安装2个DFS60s pro安全编码器,实现差速检测及行驶状态监控,防止因过弯速度太快而造成的“甩尾(ESP)”。对于差速型结构的驱动机构,可以通过比较2个安全编码器的速度值,实现转向的安全判断。

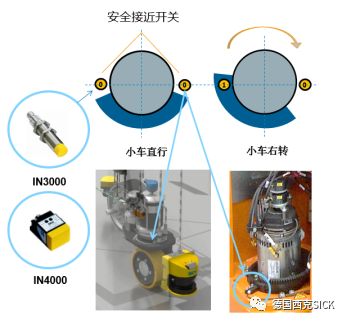

  安全接近开关IN30/40在AGV小车运行过程中,通过安全接近开关可判断小车的行进方向。在小车的舵轮侧面通过两个安全接近开关,可监控舵轮的状态,当小车前行时,两个安全接近开关都无信号输出,当小车向右转时,其中一边的安全开关信号被激活,此时便可判断出小车的转弯方向。


单舵轮AGV

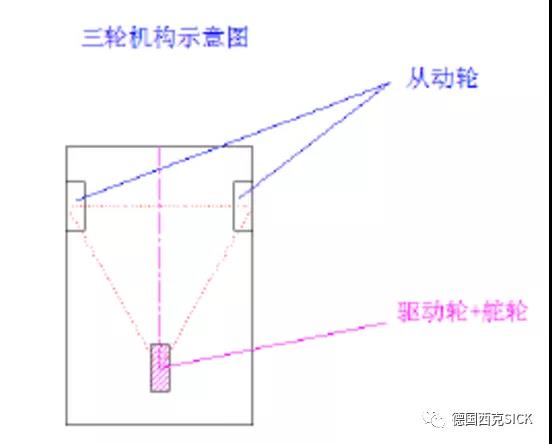

  带舵轮的四轮行走机构是在三轮行走机构基础上演变过来的,前后车轮既是舵轮又是行走驱动轮。这种AGV小车在自动运行状态下可全方位行驶,转弯时前后车轮均能跟踪导引线轨迹,机动性强,因此常见于叉车式AGV。

  安全激光扫描仪-S3000/S300mini为小车提供防撞及人员检测功能,配备长达7 m半径的安全保护区半径,可轻松应用于高速行驶的叉车型AGV,完整覆盖安全距离,从而在确保安全的前提下极大地提升运输效率。

  安全控制器-Flexi Soft将不同传感器(如S3000安全激光扫描仪和急停等)集成到一个系统解决方案中,并可无缝集成至AGV控制系统。

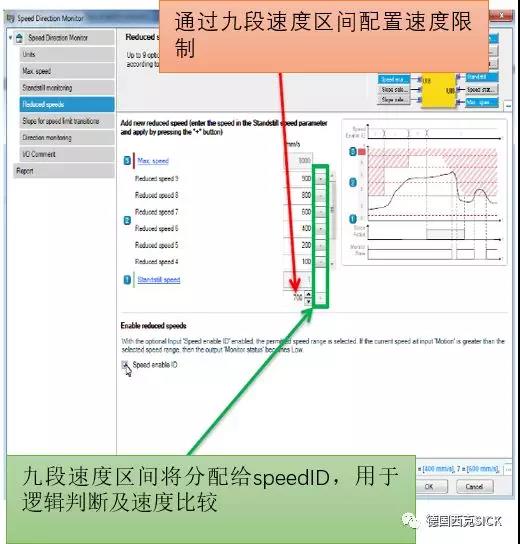

  安全驱动监-MOC 0针对重载型AGV,MOC 0能对其进行安全的速度监控,防止因失速而造成的甩尾,避免货物飞离小车造成危险。同时还能实现“无级变速”功能:根据编码器速度反馈+ 扫描仪多重区域扫描,使加减速过程更加线性及顺滑,此外,还可设置多个“档位”,正如时下流行的“9AT”变速箱。

  安全接近开关IN30在AGV小车舵轮转向后,通过安全接近开关可对舵轮进行零点复位。确保每次舵轮转向后都回到了原点,防止舵轮因丢失原点而在下一次转向时造成角度的偏差。

SICK—Sensor Intelligence.(西克—智能传感器专家)

西克(SICK)成立于1946年,公司名称取自于公司创始人欧文·西克博士(Dr. Erwin Sick)的姓氏,总公司位于德国西南部的瓦尔德基尔希市(Waldkirch)。西克(SICK)已在全球建立了超过50个子公司和众多的销售机构,雇员总数超过6,900人,2014年销售业绩接近11亿欧元。

西克中国成立于1994年,为西克(SICK)在亚洲的重要分支机构之一。历经多年的发展与积累,我们已成为极具影响力的智能传感器解决方案供应商,产品广泛应用于各行各业,包括包装,食品饮料,机床,汽车,物流,机场,电子,纺织等行业。目前已在广州,上海,北京,青岛,香港等地设有分支机构,并形成了辐射全国各主要区域的机构体系和业务网络。

为您提供创新的解决方案,SICK智能传感器产品涵盖自动化应用各个领域

工厂自动化产品:包括工厂自动化、工业安全系统以及自动化识别类产品。为自动化系统提供制造生产过程控制和质量保证,是各类非接触传感器、编码器和通道测量系统所承担的最重要任务。

物流自动化产品:为生产、仓储、分销物流领域提供系统解决方案。其中包括,用于自动化识别传统条码和二维条码的先进方案,提供物流系统中物品识别能力的无线射频识别系统,以及用于高度、形状、体积测量的可调校激光测量系统等。

过程自动化产品:SICK提供各种传感器件和完整系统方案,用于气体分析、尘埃测量、流量测量、液体分析、液位测量等领域。
